蝶閥偏心距介紹
日期： 22-12-12 閱讀次數：
蝶閥偏心距介紹

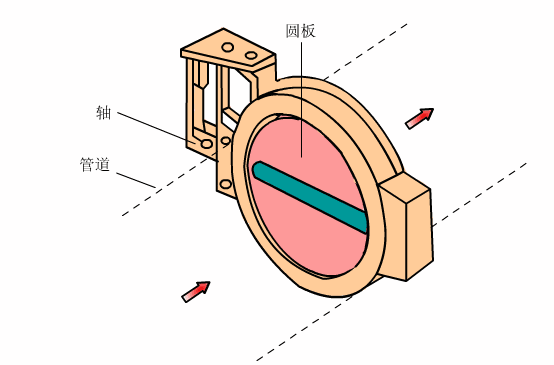

按蝶閥結構可分為中心密封蝶閥、單偏心密封蝶閥、雙偏心密封蝶閥和三偏心密封蝶閥。
為什么蝶閥的偏心度越來越大？為了使蝶閥具有更好的密封性能。原來的蝶閥是松閉的，也叫擋板閥。它只在管道系統中用作流量調節閥。隨著科學技術的發展，蝶閥也在向高溫、高壓、大口徑、高密封、長壽命、調節性能優良的方向發展。
閥板的密封段與閥板的旋轉中心在一條直線上，閥板的旋轉中心在閥體的中心線上。
由于閥桿的軸線穿過蝶板的密封段，對蝶閥的密封有一定的影響。蝶閥主要用于橡膠密封、四氟乙烯密封和其他彈性密封材料。蝶板壓緊密封閥座，閥座彈性變形形成密封。氣門座磨損嚴重。常用的中線蝶閥有D371X、D341X等。
單偏心密封蝶閥。
閥板的密封部分偏離閥板的旋轉中心距離x，閥板的旋轉中心在閥體的中心線上。
由于閥桿的軸線偏離蝶板的密封段，蝶板形成一個完整的圓形密封圈，提高了蝶閥的密封性能。密封材料除橡膠、四氟乙烯等彈性密封外，還采用金屬密封閥座，提高了蝶閥的使用溫度和使用壽命。當閥板從0°旋轉20° ~ 25°時，閥板密封與閥座密封面完全分離。閥座密封面磨損
可以減少。常用的高真空蝶閥Gi采用這種結構。
閥板的密封段偏離閥板的旋轉中心一段距離x，閥板的旋轉中心偏離閥體的中心線一段距離y，偏心距離y加到單偏心密封結構上。所以叫雙偏心。
現在很多高性能蝶閥都采用這種結構。閥座的密封材料可以是橡膠、四氟乙烯和金屬閥座。當閥板從0°旋轉到8°到12°時，閥板完全密封閥座的密封面，進一步減少閥座的磨損，提高蝶閥的密封性能。
三偏心密封蝶閥。
閥板的密封截面偏離閥板的旋轉中心的距離為x，閥板的旋轉中心偏離閥體的中心線的距離為y，閥體的中心線與閥座密封面的中心線有一個夾角α。
在雙偏心蝶閥的基礎上，閥座密封面偏移一定角度。閥座的密封面是圓錐形的。當閥板打開時，密封件將與閥座的密封面分離。它們之間幾乎沒有摩擦，大大提高了蝶閥的密封性能和使用壽命。三偏心蝶閥的密封比壓不再由橡膠、四氟等彈性變形提供。相反，施加到蝶閥軸上的扭矩可以產生一定的密封壓力。這可用于高壓管道，并提供足夠的密封性。閥板或閥座設計成多層金屬彈性密封結構。可以提供雙向密封能力。常用型號D343H、D373H等。
蝶閥的偏心度逐漸增大，所以是蝶閥。
持續改進以提高其績效的過程。可以逐步替代大口徑閘閥和截止閥。
