氣動切斷閥作為快速切斷閥的作用是什么？
日期： 22-11-12 閱讀次數：

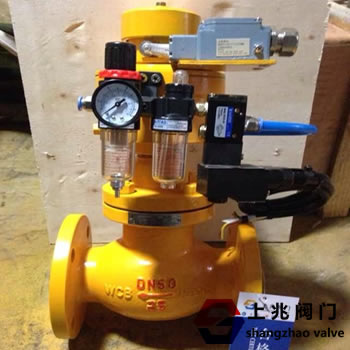

氣動切斷閥作為快速切斷閥的作用是什么？
氣動切斷閥中的執行單元。它接收來自調節儀表的信號，控制工藝管道中流體的切斷和接通或流道的切換。該產品具有操作力大、閥體設計新穎、反應靈敏、流阻小、額定流量系數大、允許壓差大、密封性能可靠等優點。因此，廣泛應用于石油、化工、冶金、電力、紡織等工業部門的過程自動控制和遠程控制系統中。
切斷閥的多彈簧執行機構通過三根軸與調節機構連接，整體高度和重量可降低30%左右。根據流體力學原理，將閥體設計成等截面的低流阻通道，增加了額定流道系統的數量，閥內件的密封部件有兩種:緊密型由硬面硬質合金制成，軟密封型由定性材料制成，具有優異的關閉和密封性能。平衡閥內件，提高切斷閥的允許壓差。
氣動切斷閥工作原理:
1。當氣動執行機構接通回路和系統氣源時，空氣通過管路A或B進入氣缸A和氣缸B，推動活塞向一端運動，從而帶動轉軸和球芯旋轉90°。
2。氣動執行機構的頂部與可視裝置相連，當綠色標志指向打開字樣時，閥門將被打開。
3。空氣減壓閥可以過濾水和雜質，調節氣源壓力。
4。當信件回復裝置的信號燈為綠色時，閥門處于打開位置，當紅燈亮時，閥門處于關閉位置。
氣動切斷閥用于快速切割。
它具有結構簡單、反應靈敏、動作可靠的特點。緊急切斷閥廣泛應用于石油、化工、冶金等工業生產部門。切斷閥的氣源要求過濾后的壓縮空氣，流經閥體的介質應為不含雜質和顆粒的液體和氣體。
